隨著科技的飛速發展，大眾安全、環保、節能意識的不斷提高，人們對實驗環境的安全舒適、實驗數據的高精準度提出迫切需求。

   作為實驗室建設中關鍵的組成部分,通風系統起著保證正確的氣流組織，維持合理的房間壓力的作用。而科學的系統規劃是通風系統發揮如此作用的關鍵條件，是系統環保、節能的重要保障措施。

一、合理的系統劃分:

     實驗室通風系統分為實驗室排風系統和實驗室補風系統。

(一)實驗室排風系統

      實驗室排風系統根據服務對象的不同，可以分為局部排風設備的排風系統和整體通風換氣。一般情況下，這兩種類型的排風系統建議分系統規劃，理由 :

      1)廢氣濃度不一樣：

      局部排風系統主要針對有毒有害、蒸發和粉塵的發散源，廢氣濃度大。合并系統規劃時，廢氣竄流容易造成普通實驗室房間污染。

      2)排風量相差大：

      局部排風設備的排風量均有國家標準，排風量大。比如，1500mm寬的通風柜，依據《實驗室變風量排風柜標準》JB/T222-2007面風速要求，排風量為1100- 1900CMH。而一間30平方米的普通實驗室，房間整體通風換氣量僅為468CMH。

      合并系統規劃時,即便采用變頻控制系統進行節能調節，仍然會增加運行成本，造成不必要的浪費。

      3)控制方式不一樣：

      除少數特殊局部排風設備根據規范要求須獨立設置排風系統外，其他局部排風設備均可以根據一定原則整體規劃系統， 采用變頻控制系統進行控制。而對于房間整體通風換氣，根據不同系統類型，其控制方式有變頻控制、定頻控制、定時控制等。

      ( 1 )局部排風設備的排風系統根據廢氣類型的不同，可以分為有機廢氣處理系統、無機廢氣處理系統和生物廢氣處理系統。一-般情況下，這三種類型的排風系統建議分系統規劃,特別是生物廢氣處理系統。比如，B1生物安全柜的排風，根據《生物安全柜》YY0569-2005要求獨立設置排風系統，不與其他排風系統合并。

      這三種類型的排風系統之所以分系統規劃，主要原因在于方便進行廢氣處理。既有工藝流程的因素，環保方面的因素，也有降低建設成本的考慮。另外，有機廢氣處理系統或無機廢氣處理系統經常會被拆分為儀器室(如光譜室、色譜室等)局部排風設備排風系統和非儀器室(如前處理室、理化室、化學實驗室等)局部排風設備排風系統。

( 2 )房間的整體通風換氣并沒有明確的分類。

      目前，此類通風系統的規劃主要是為了實現不同的控制方式，例如：

      1 )需要定時排風的實驗室房間有:樣品室(含留樣室、樣品保管室、菌種保存室等)、試劑庫房(含有機試劑室、無機試劑室、危險品儲存室等)、氣瓶室(含易燃易爆氣瓶間、惰性氣瓶間等)、標準物質室等、廢液間;

      2 )需要定頻/變頻排風的實驗室房間有:高溫室、洗滌室、滅菌室及其他普通實驗室房間：

      (二)實驗室補新風系統

      根據《科學實驗室建筑設計規范》JGJ91 -93要求，工作時間連續使用排風系統的實驗室應設置送風系統，送風量宜為排風量的70%。

      目前，有補新風需求的實驗室房間補新風系統可以根據一定原則整體規劃系統，采用變頻控制系統進行控制。

(三)系統劃分

      綜合以上分類，根據功能間、局部排風設備的分布特點、建筑結構特征、系統控制和節能降噪等因素科學規劃系統，做到以下幾點：

      1)安全可靠 從功能布局、氣流組織、智能控制等多角度，全方位考慮,確保辦公實驗人員、樣品、數據、儀器、系統和環境安全。

      2)先進前衛 參照?qǐng)?zhí)行歐美和國家標準，前瞻性設計，充分考慮業務拓展，預留一定發展空間，操控智能化。

      3)低碳環保 優先廢氣凈化處理,滿足三星綠色建筑標準低碳環保， 以人為本。

      4)高效節能 系統劃分符合實驗流程、系統使用頻率，減少系統同時運行數量，提高系統運作效率，節約能源。

二、參數的選擇:

      ( 1 )局部排風設備排風量

      1)通風柜的面風速在全開啟和部分開啟時應控制在0.3-0.5m/s,特殊工藝需要時面風速可由工藝確定。(實驗室變風量排風柜標準JB/T222-2007 )；

2)生物安全柜的排風量(生物安全實驗室建筑設計規范GB50346-2011 )

3 )萬向排氣罩的排風量取決于搖臂的直徑(常見有中75和中100兩種規格)。

A:75萬向排氣罩設計排風量為180CMH ；

B:100萬向排氣罩設計排風量為180CMH 。

4 )原子吸收罩罩口面風速u :

A:排除無刺激性的有害氣體(熱、濕)時，U =0.3-0.5m/s ；

B:排除有刺激性的有害氣體時，u=1.05-1.25m/s 。

      (2)實驗室房間整體通風換氣

      普通實驗室換氣次數不宜少于6次/h。(火力發電廠采暖通風與空氣調節設計技術規程DLT 5035-2004 )在實驗過程中可能突然放散大量有害氣體或有爆炸危險氣體場所應設置事故通風。事故通風量宜根據放散物的類型、安全及衛生濃度要求按全面通風計算確定，且換氣次數不應小于每小時12次。(民用建筑供暖通風與空氣調節設計規范GB50736-2012 )

      ( 3)實驗室補新風系統

            送風百葉的出風口風速，宜采用2-5m/ s

      ( 4)風管內的空氣流速

           A: 排風系統:支管路內風速6~ 8m/s,干管路內風速8~ 12m/s；

           B: 補新風系統: (民用建筑供暖通風與空氣調節設計規范GB50736-2012 )。

三、材料的選配：

不管是局部排風設備的排風系統還是實驗室房間整體通風換氣，實驗室排風系統均長期接觸實驗室酸堿廢氣。因此，排風系統的用材用料均應選配耐腐蝕材質。

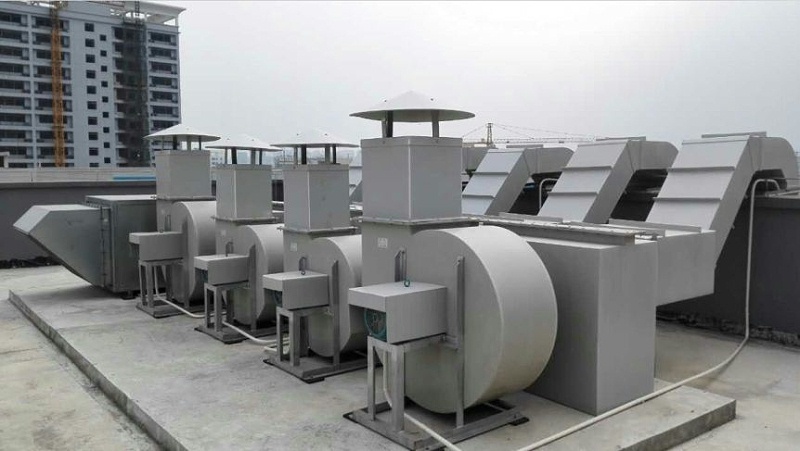

(1 )風機:

1 )排風機:

常用類型:離心風機、箱式離心風機、軸流風機、斜流風機 ；

風機材質:玻璃鋼、不銹鋼、PP；

2 )風機性能保證:

A:風機性能曲線優良，滿足風量、風壓要求 ；

B:風機安裝在房頂 ；

C:風機結構緊湊、噪聲低、耐腐蝕、耐高溫、強度高、使用壽命長 ；

D:風機電機為變頻電機，配置電機防水、防塵裝置 ；

E:風機進口采用阻抗式消聲器，并具有耐腐蝕作用，采用軟接頭柔軟連接，并對風機采取減震措施 ；

F:風機出口應設有防雨帽和防昆蟲及嚙齒動物的網。

(2)管道:

1)排風管道:

材質: PVC、PP、玻璃鋼、不銹鋼、酚醛復合管道 ；

2)風管厚度:根據《通風管道技術規程》JGJ141-2004規定選配 。

3)風管必須通過工藝性的檢測或驗證，其強度和嚴密性要求應符合設計或下列規定:

風管的強度應能滿足在1.5倍工作壓力下接縫處無開裂 ；

矩形風管的允許漏風量應符合以 下規定：

A:低壓系統風管QL≤0.1056P0.65 ；

B:中壓系統風管QL ≤0.0352P0.65 。

四：結語

目前，各行各業對實驗室的需求量大幅度增大，而通風系統作為實驗室的關鍵組成部分，它建設的好壞，嚴重影響著實驗工作的進行。因此， 如何做好實驗室通風系統規劃十分重要。
